Practica4 IEA editado con cade simu

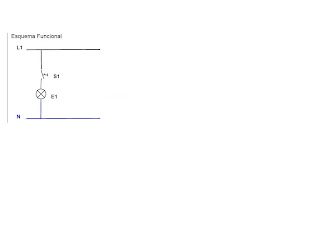

Practica3 ELE:

OBJETIVOS: Realizar la instalación de un punto de luz simple. Una lámpara accionada desde un interruptor.

PROCEDIMIENTOS: Se realizarán con cable flexible de cobre y aislamiento de PVC y de sección 1,5mm2 , bajo tubo corrugado de 16mm. de diámetro. A la luminaria hay que llevar el cable de P.E. aunque no se conecte. Corresponde al Circuito C1 de las instalaciones interiores de una vivienda.

Practica4 IEA: Mando de un contactor a impulsos automantenido.

FUNCIONAMIENTO:El contactor KM se conecta al oprimir el pulsador S2 y queda realimentado, al soltar S2, gracias al contacto auxiliar KM.
La desconexión de KM se produce a oprimir momentaneamente el pulsador de paro S1

Practica3 IEA : Mando de un contactor a impulsos desde dos puntos

Funcionamiento: Al apretar el pulsador S1 o S2 el contactor de KM se conecta y se para al soltar el pulsador que allamos apretado.


Materiales: un magnetotermico, un contactor, un rele, bornas de conexion dos pulsadores de marcha

Practica 3: Editado con Cade-simu

aqui esta la practica 3 de Instalaciones electricas y automatismos editado con Cade-Simu...
