Practica 2 IEA

sábado, 29 de enero de 2011

Realimentacion de un motor trifasico con piloto de señalizacion marcha y error.

Esquema:


Y su comprobación:


Esquema en Cade-Simu:

Practica 1 IEA

miércoles, 26 de enero de 2011

Encendido de un motor a impulsos.

Esquemas:


Y su comprobación:



Esquema en Cade-Simu:

Practica 5 ELE

Instalación de dos lamparas en paralelo.

Esquemas:


Y su comprobación:
1º Parte


2º Parte

Practica 3 ELE

Instalacion de dos lamparas en serie con enchufe

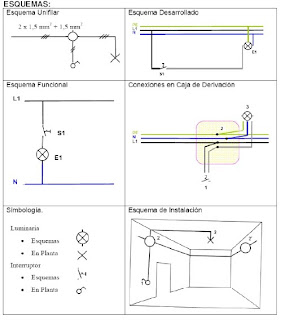

Esquemas:


Su comprobación:

Practica 2 ELE

sábado, 22 de enero de 2011

Instalación de 2 lámparas en serie.



Comprobación:

Practica 3 . Accionamiento de dos lamparas en serie y una base de enchufe.

martes, 18 de enero de 2011


Listado de materiales:

-Se necesitan los materiales de la practica 2 , ya subida anteriormente mas una base de enchufe e hilo negro de fase y azul de neutro.

Descripcion:
- Las dos lamparas y el interruptor se conectan como en la practica dos y la base de enchufe se conecta con una ficha de empalme a la entrada de fase y a la salida de neutro.

Practica 1 ELE

sábado, 15 de enero de 2011

Esquemas de la instalación de un punto de luz simple: Y su comprobación:
video

Listado de materiales:
-Tubo Coarrugado.
-Caja de Empalmes.
-Magnetotermico.
-Portalámparas.
-Bornas de conexión.
-Cable Fase y Neutro de 1mm de grosor.
-Grapas.
-Tornillos.
-Interruptor.
-Cuadro de Protección.

Practica 2 .Accionamiento de 2 lamparas en serie.

martes, 11 de enero de 2011


Listado de materiales :

- 2 lamparas
- un interruptor
-hilo negro de fase
-hilo azul de neutro
-caja de empalme
-fichas de empalme
